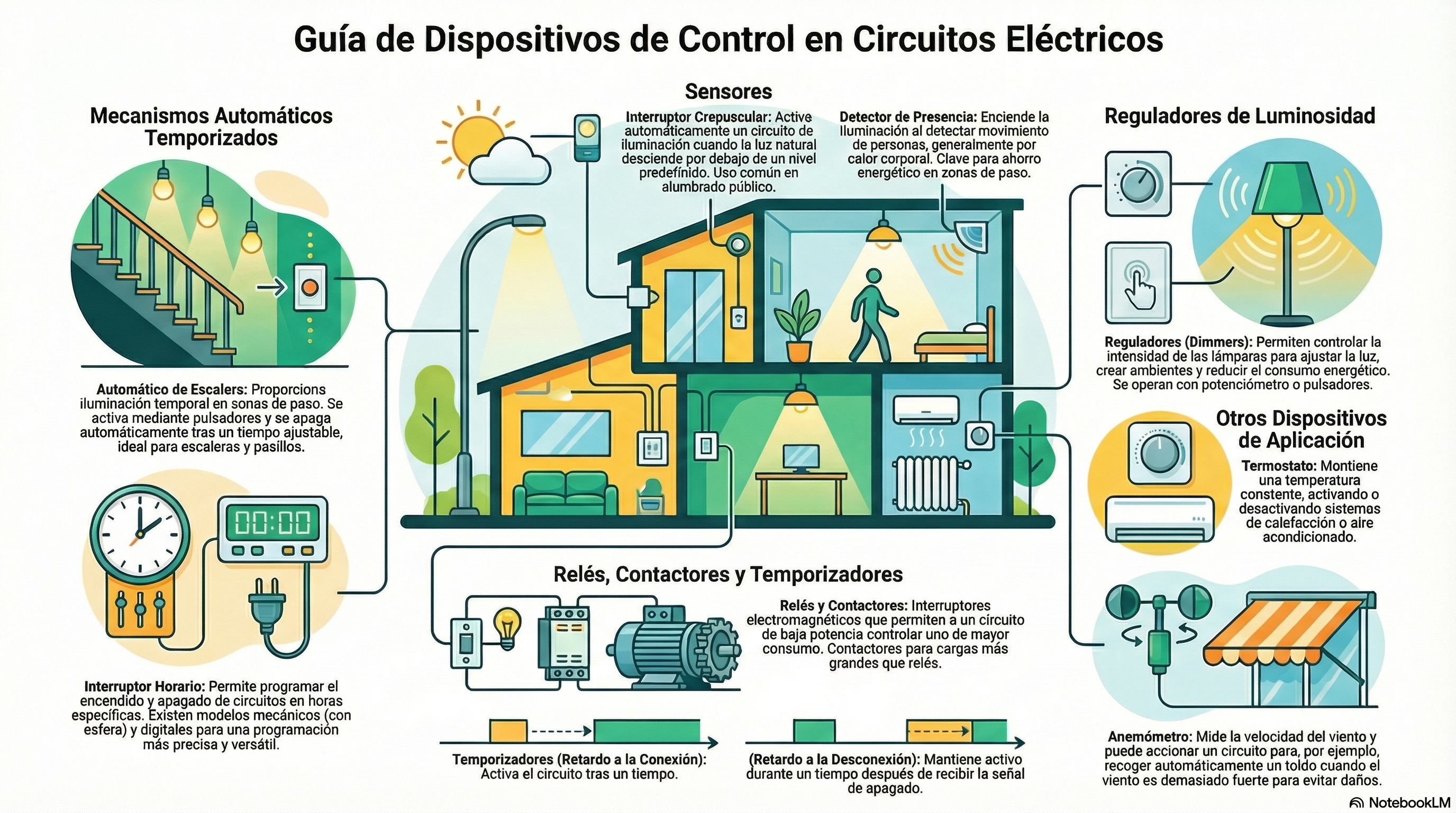

Bienvenido a la Guía Interactiva de Dispositivos de Control Eléctrico

Explora los conceptos y aplicaciones de los dispositivos que optimizan nuestras instalaciones eléctricas, basados en el informe «Circuitos Eléctricos Básicos II». Descubre cómo la tecnología adecuada puede llevar a una gestión más eficiente y segura.

💡 60%

Ahorro Energético Potencial

Estimación al combinar detectores de presencia con iluminación LED.

Conceptos Fundamentales

Dispositivos Libres de Potencial vs. No Libres de Potencial

Una distinción crucial en el control eléctrico. Entender esta diferencia es esencial para el correcto conexionado y la compatibilidad de las cargas. La elección incorrecta puede dañar los equipos o comprometer la seguridad.

Libres de Potencial («Contacto Seco»)

Su salida (2 o 3 bornes) debe ser alimentada externamente. Actúan como un interruptor que no lleva la tensión de alimentación interna del dispositivo. Esto permite, por ejemplo, que un temporizador a 230V controle una carga de 12V.

No Libres de Potencial («Contacto de Potencial»)

Suelen tener un único borne de salida. La alimentación al receptor se realiza internamente desde la propia fuente del dispositivo. La carga debe operar a la misma tensión que el dispositivo de control.

Característica	Libre de Potencial	No Libre de Potencial
Bornes de Salida	Dos (interruptor) o tres (conmutador)	Uno
Alimentación al Receptor	Externa	Interna (del dispositivo)
Flexibilidad de Voltaje	Permite conmutar voltajes diferentes	Carga a misma tensión de control
Función Básica	Interruptor «seco»	Suministra energía

Tabla comparativa de las diferencias clave.

Automatización Temporizada

Estos mecanismos activan o desactivan receptores según un tiempo preestablecido, ofreciendo control sin intervención continua. Son pilares en la eficiencia y comodidad de las instalaciones.

Automáticos de Escalera

Dispositivos para alumbrado temporizado en zonas de paso. Se activan por pulsadores y desconectan la luz tras un tiempo ajustado. Clave para seguridad y ahorro.

Tipos y Formatos Comunes +

Carril DIN: Para cuadros eléctricos.
- Sistema a 3 hilos: Toda la iluminación temporizada.
- Sistema a 4 hilos: Permite lámparas independientes no temporizadas. Diagrama conceptual:

  Pulsador

  →

  Automático (4 hilos)

  →

  Luz Temporizada

  Luz Fija
Caja de Mecanismos: Requiere 4 hilos (fase, neutro, vuelta, pulsadores).
Formato Pastilla: Compacto, para cajas de registro. Ideal para reformas. Algunos modelos permiten modo permanente con pulsaciones.

Haz clic para expandir/contraer.

Consideración Clave: Tipos de Carga +

Las cargas inductivas (fluorescentes, motores) generan sobreintensidades (fenómeno de autoinducción) que estresan más los contactos del automático. Por ello, se especifica una carga máxima menor para estas que para cargas resistivas (incandescentes).

Visualización conceptual del estrés en contactos según tipo de carga.

Información esencial sobre automáticos de escalera.

Interruptores Horarios

Permiten programar tiempos para activar/desactivar cargas. Fundamentales para la automatización y gestión energética.

De Esfera (Analógicos)

Programación mediante pestañas en esfera giratoria. Resolución de 10-15 min. Algunos con batería de reserva, otros no.

Digitales

Resolución fina (1 min). Múltiples canales, programación avanzada (diaria, semanal, anual). Batería interna de larga duración para mantener programación ante cortes.

Evolución: Los digitales representan un avance hacia un control más granular, eficiente y resiliente, con programación precisa y mantenimiento de datos ante fallos eléctricos.

Comparativa entre tipos de interruptores horarios.

Sensores Inteligentes

Actúan sobre circuitos al detectar eventos o condiciones ambientales. Clave para una automatización reactiva y eficiente.

Interruptores Crepusculares

Activan receptores (ej. farolas) cuando la luz ambiental disminuye. Sensibilidad ajustable. Pueden combinarse con interruptores horarios para optimizar el control.

🌙 → 💡

Control automático por nivel de luz

Ideal para iluminación exterior y grandes recintos.

Detectores de Presencia

Activan dispositivos al detectar presencia humana (movimiento de calor ~36°C). Sensibilidad puede reducirse con altas temperaturas ambientales.

Ajuste de Nivel de Luz (LUX): Muchos modelos permiten activar luces solo si hay presencia Y la luz ambiental es baja, optimizando el consumo.

Aplicaciones: Aseos, portales, ascensores. Reemplazan interruptores temporizados en escaleras.

Impacto Significativo:

~60%

Ahorro energético estimado al combinar con LEDs. Contribuye a reducir emisiones de CO2.

Permiten una automatización «sensible al contexto», activando la iluminación solo cuando es necesaria.

Beneficios y funcionamiento de los detectores de presencia.

Guía Rápida de Selección

Comprender las características técnicas es fundamental para elegir el dispositivo adecuado, garantizando compatibilidad, rendimiento y seguridad.

Filtrar por tipo de dispositivo:

Característica	Automático de Escalera	Interruptor Horario	Interruptor Crepuscular	Detector de Presencia

Tabla interactiva con las características principales.

Hacia un Futuro Eléctrico Inteligente

La correcta selección y combinación de estos dispositivos de control no solo optimiza el consumo energético y reduce costos, sino que también mejora el confort, la seguridad y la sostenibilidad de nuestras instalaciones. La automatización inteligente es clave en el diseño de edificios modernos y eficientes.
