Calculadora de Iluminación Interior

Datos de Entrada

Destino del local:

Nivel de iluminación E (lux):

Ancho del local a (m):

Largo del local b (m):

Alto del local H (m):

Distancia luminaria-techo d (m):

Altura del plano de trabajo p (m):

Altura útil h (m):

h = H - d - p

Índice del local k:

k = (a × b)/(h × (a + b))

Color del techo:

Coeficiente de reflexión del techo:

Color de las paredes:

Coeficiente de reflexión de las paredes:

Tipo de lámpara:

Potencia de la lámpara P (W):

Flujo de la lámpara FL (lm):

Rendimiento luminoso (lm/W):

η = FL / P

Tipo de luminaria:

Mantenimiento:

Factor de mantenimiento m:

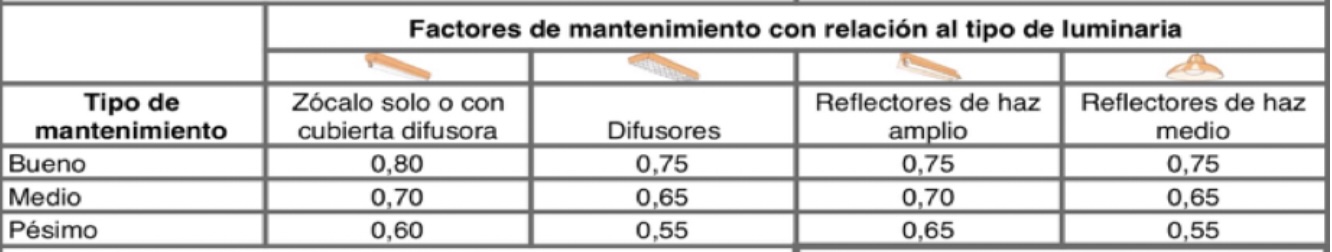

Tabla de factores de mantenimiento

Factor de utilización u:

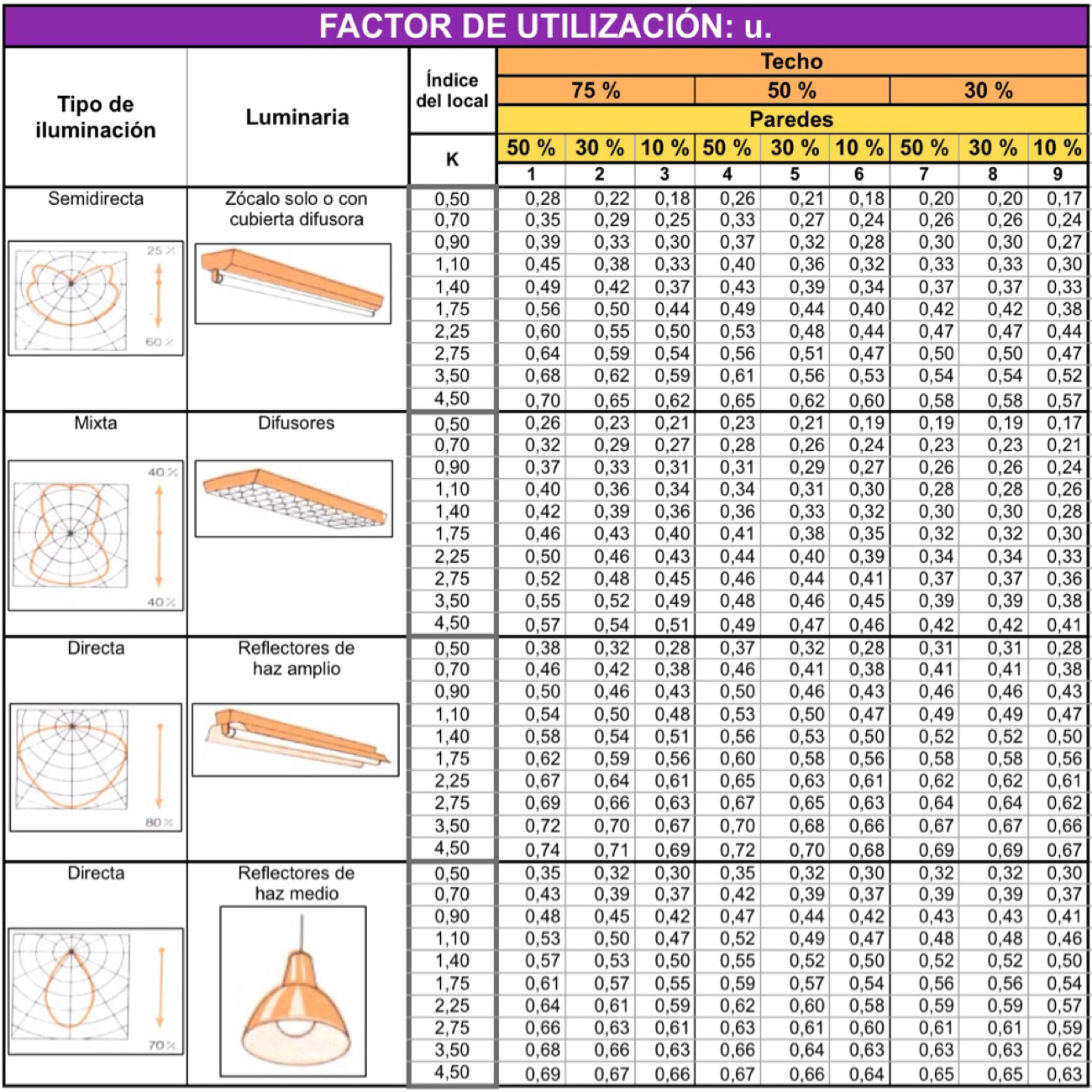

Tabla de factores de utilización

Resultados

Distribución de luminarias

FT = (E × S)/(u × m)

Flujo total (lm):

N_lamp = FT/FL

Número de lámparas teórico:

N_mín = ⌈N_lamp⌉

Número mínimo de lámparas:

Na = ⌈√(N_mín × (a/b))⌉

Número de lámparas ancho:

Nb = ⌈Na × (b/a)⌉

Número de lámparas largo:

N_real = Na × Nb

Número real de lámparas:

PT = N_real × PL

Potencia total (W):

E0 = (N_real × FL × u × m)/(a × b)

Nivel de iluminación resultante (lux):

Tabla de niveles de iluminación
