AUTOMATISMO INDUSTRIAL. Circuito que es capaz de realizar secuencias lógicas sin la intervención del hombre. Se utilizan tanto en el sector industrial como en el doméstico, para operaciones como arranque y control de maquinaria, gestión de energía, puertas de garajes, riego automático, llenado de depósitos, mezcladoras, …
Un automatismo es el conjunto de aparatos y elementos eléctricos que realizan la conexión o interrupción de la energía eléctrica procedente de la red hacia los receptores (motores, lámparas, … ).

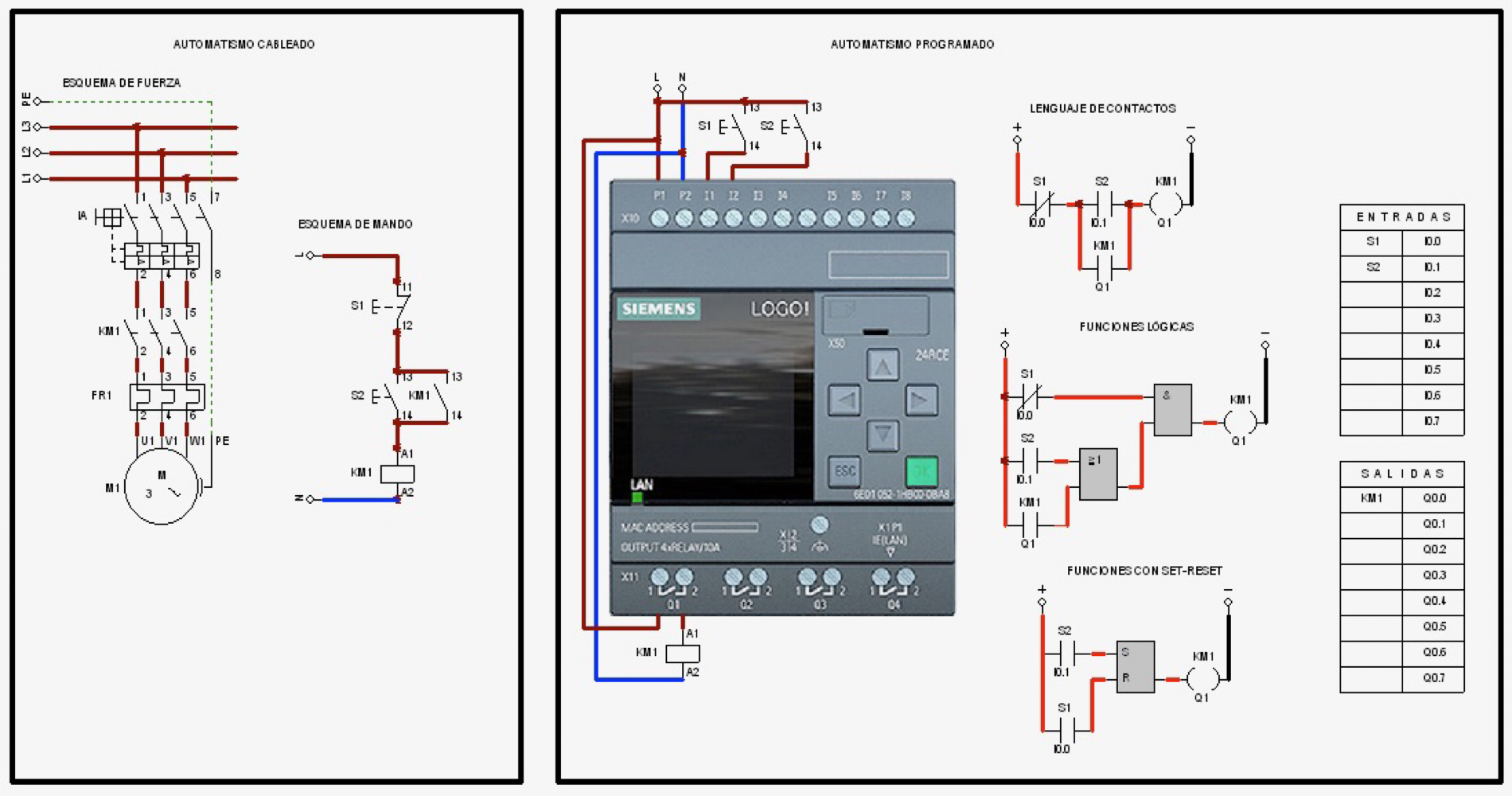

TIPOS DE AUTOMATISMOS.
– AUTOMATISMO CABLEADO. El funcionamiento lo define la conexión de los cables entre los elementos del sistema.
– AUTOMATISMO PROGRAMADO. Es un programa el que procesa en la memoria de un dispositivo electrónico, la información que transmiten los diversos elementos que se le conectan.
CIRCUITOS EN LOS AUTOMATISMOS.
– CIRCUITO DE POTENCIA. Es el encargado de conectar o desconectar un receptor a partir de la acción realizada por el circuito de mando. El elemento fundamental en cualquier circuito de potencia es el contactor.

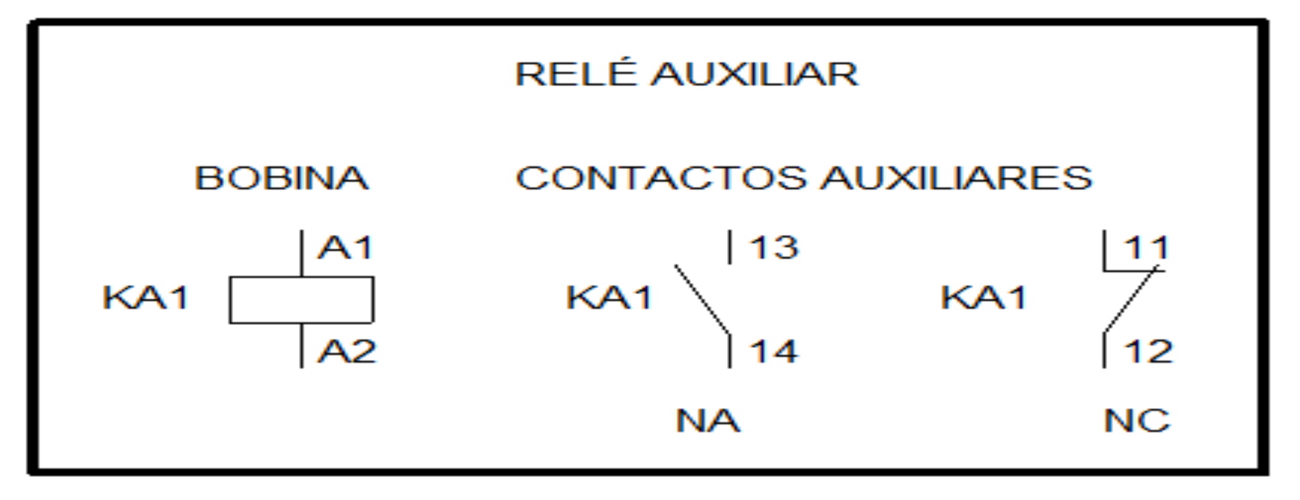

– CIRCUITO DE MANDO. Es el encargado de realizar la acción de activar/desactivar a distancia el circuito de potencia, además de temporizar (retardar) dichas acciones. Los elementos básicos de cualquier circuito de mando son: los relés de mando, los temporizadores y los elementos de mando.
DISPOSITIVOS EN LOS AUTOMATISMOS.

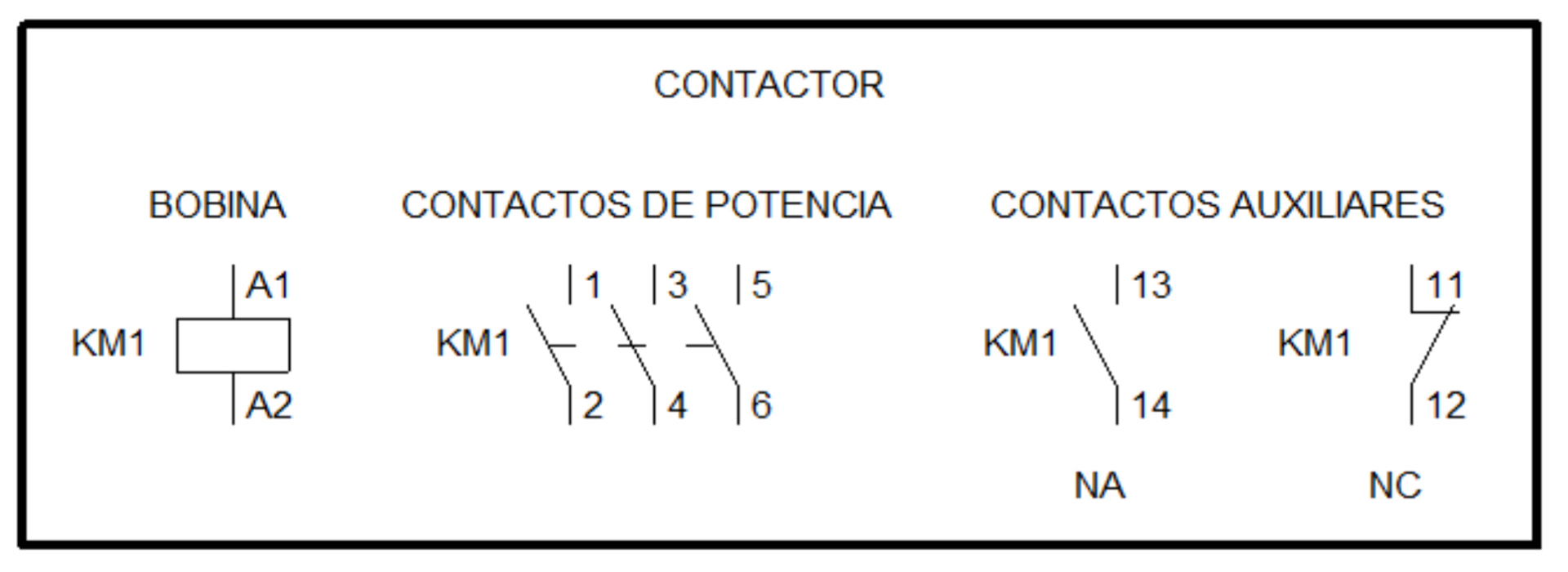

– CONTACTOR. Dispositivo con capacidad de cortar la corriente eléctrica de un receptor o instalación con la posibilidad de ser accionado a distancia, que tiene dos posiciones de funcionamiento: una estable o de reposo, cuando no recibe ninguna acción del circuito de mando, y otra inestable, cuando actúa dicha acción. Partes:
* Contactos de potencia. Están preparados para un mayor poder de corte y se encargan de controlar las cargas de potencia.
* Bobina.
* Contactos auxiliares o de mando. Se utilizan para tareas auxiliares y de control.

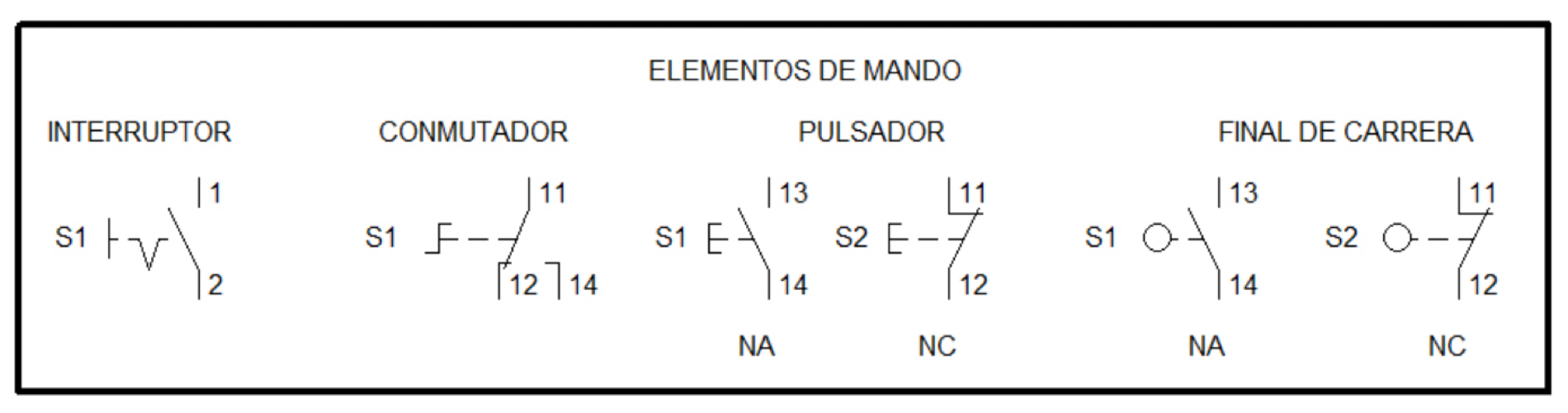

– ELEMENTOS DE MANDO. Son los que, bien de forma manual o automática, captan las señales del exterior para que sean tratadas por el automatismo y, en función del diseño del mismo, se accionen los actuadores o receptores. Aseguran el diálogo entre el usuario del automatismo y la máquina.

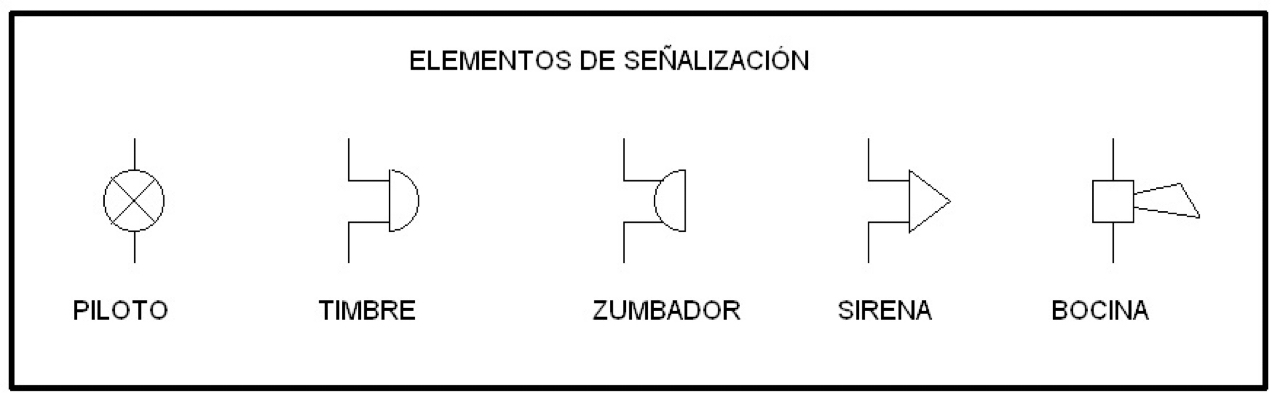

– ELEMENTOS DE SEÑALIZACIÓN. Se utilizan para emitir señales de funcionamiento del automatismo y avisar para que el operario atienda y realice acciones sobre él.
Los dispositivos de señalización pueden ser ópticos o acústicos.

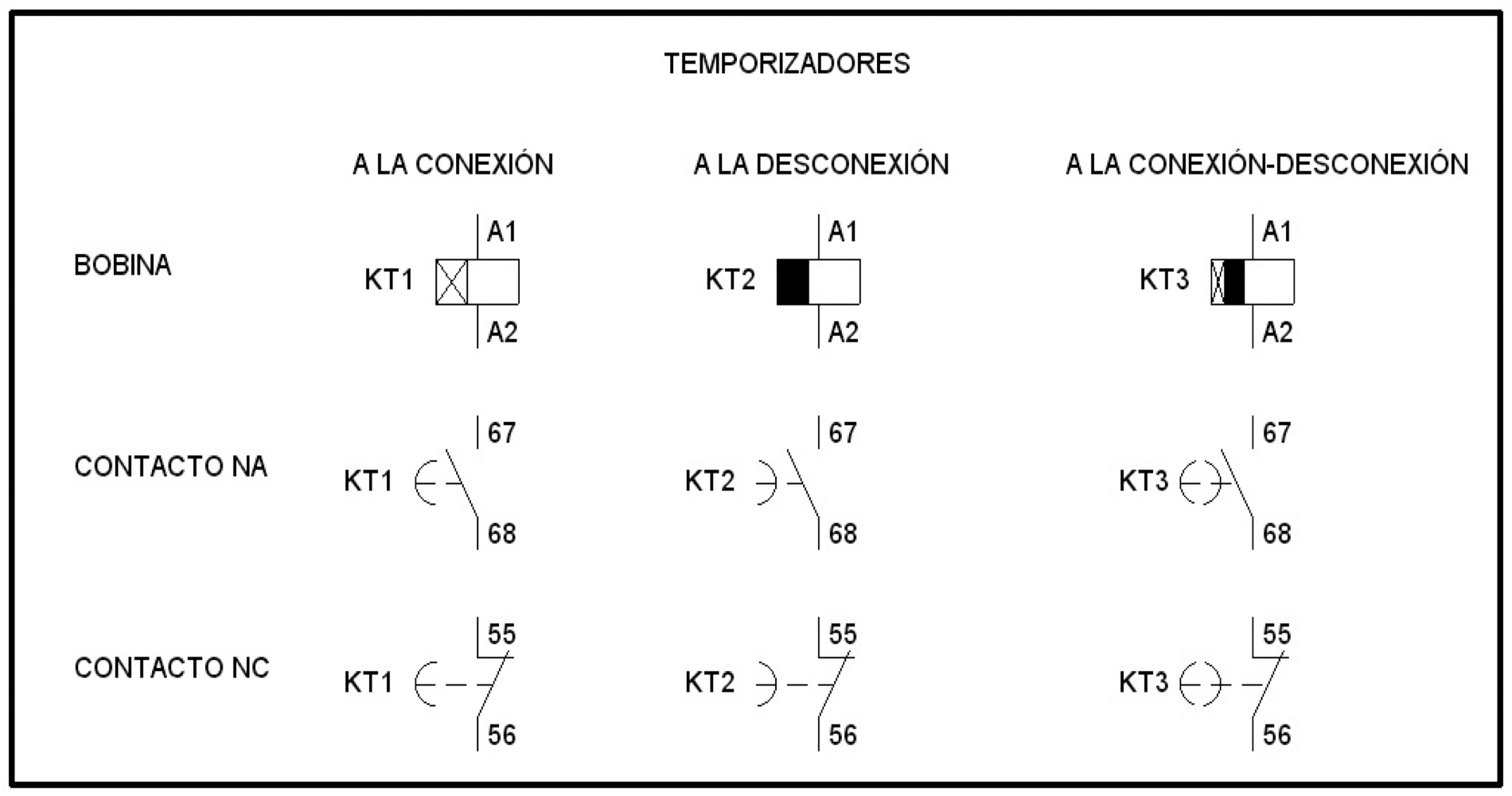

– TEMPORIZADOR. Dispositivo electrónico que permite realizar acciones después de transcurrido un tiempo. Permite temporizar tanto la activación como la desactivación.
Está formado por una bobina y varios contactos.
* Temporizador a la conexión. Cuando se conecta la bobina a la tensión comienza la temporización. Después del tiempo ajustado los contactos cambian de posición.
* Temporizador a la desconexión. Al conectar la bobina instantáneamente cambian sus contactos. Al desconectar la bobina comienza la temporización y al pasar el tiempo programado los contactos vuelven a su posición inicial.
* Temporizador a la conexión-desconexión. Realiza las dos funciones comentadas anteriormente.
